Evaporator frigorific cu dezghețare AZAK AD 130-58, 1 × Ø300 mm, 1.010 W

Descriere

Evaporator frigorific cu dezghețare AZAK AD 130-58, 1 × Ø300 mm, 1.010 W

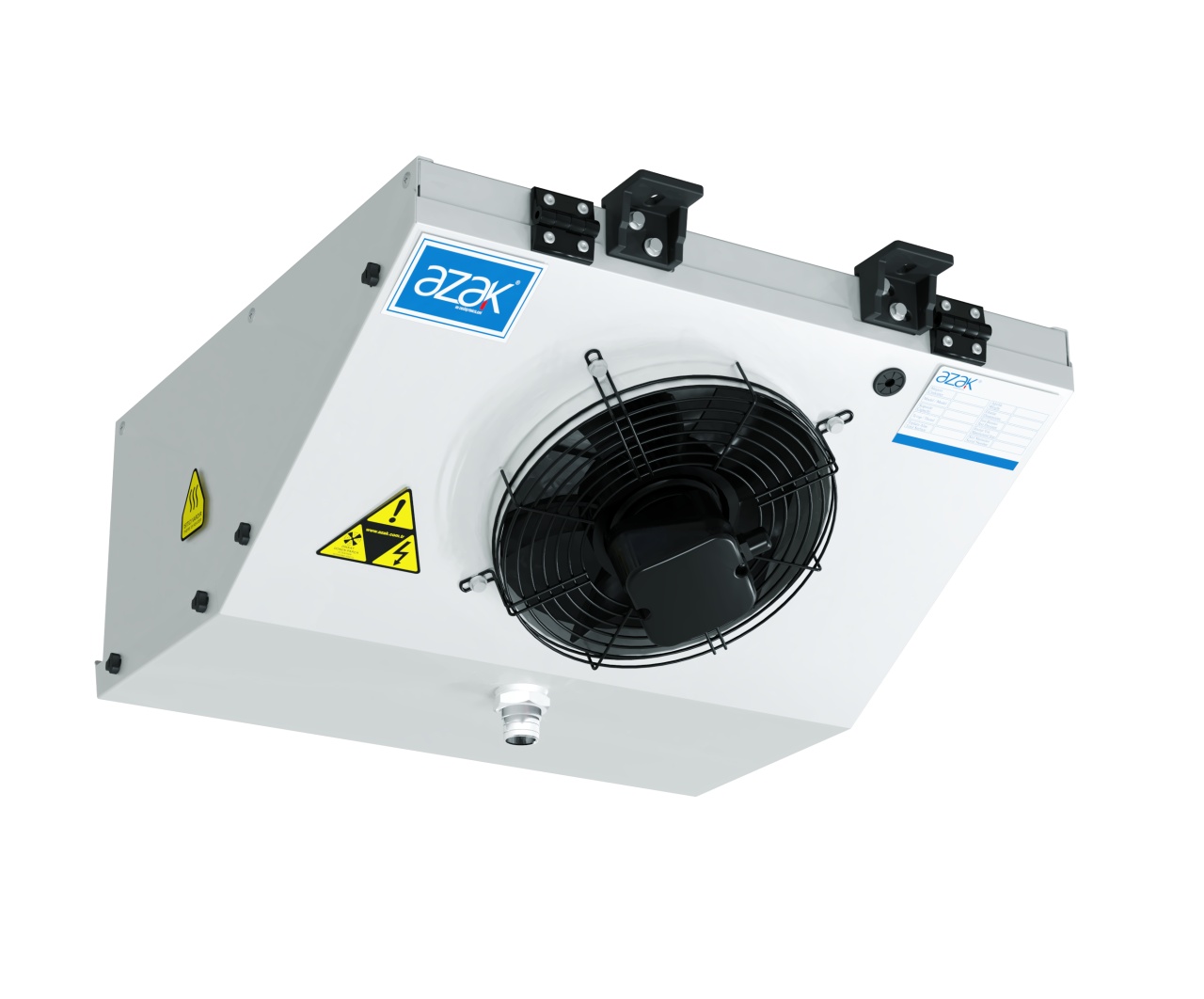

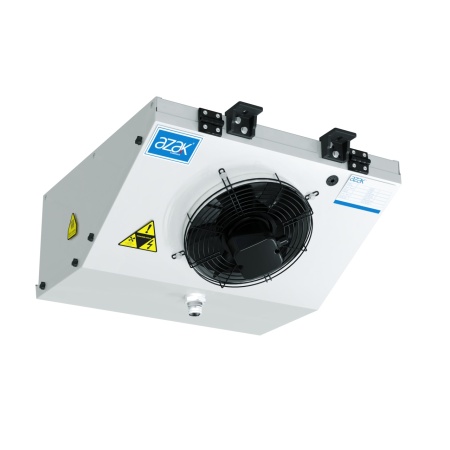

AD 130-58 este un evaporator de tavan cu rezistențe electrice din seria AD, destinat instalațiilor frigorifice proiectate și montate de personal calificat. Modelul are o baterie cu suprafața de 4,7 m², pas al lamelelor de 8 mm și configurație 1 × Ø300 mm. Catalogul indică 1.010 W la SC3: cameră −18 °C / evaporare −25 °C. Debitul de aer publicat este 1.120 m³/h.

Date tehnice

Unde poate fi utilizat

• camere frigorifice de temperatură joasă dimensionate prin calcul termic
• depozitare frigorifică și congelare comercială
• instalații în care pasul mare al lamelelor și dezghețarea sunt cerute de regim

Capacitatea frigorifică trebuie citită împreună cu temperaturile de cameră și de evaporare. Aceeași baterie poate furniza rezultate diferite când se schimbă agentul frigorific, temperatura de condensare, supraîncălzirea, gradul de încărcare cu gheață sau debitul real de aer. Din acest motiv, alegerea nu se face după suprafața bateriei și nici după volumul camerei luat izolat. Calculul sarcinii include panourile, ușile, infiltrațiile, marfa introdusă, iluminatul, personalul și timpul cerut pentru răcire.

Dimensionare și selecție

Configurația 1 × Ø300 mm influențează distribuția aerului în cameră. La amplasare se păstrează liberă zona de aspirație și refulare, iar jetul nu se blochează cu rafturi sau produse. Pasul de 8 mm trebuie corelat cu temperatura și umiditatea aplicației. Pentru acest model, situația dezghețării este: D1: 4 × 210 W

Montaj și punere în funcțiune

Montajul se execută cu suporturi dimensionate pentru greutatea ansamblului și cu acces pentru curățarea bateriei, ventilatoarelor și tăvii de condens. Conducta de drenaj se realizează cu pantă continuă și, în regim negativ, cu protecția necesară împotriva înghețului. După brazare se face probă de etanșeitate cu gaz inert, vidare și punere în funcțiune conform proiectului. Nu se pornește echipamentul înainte de verificarea sensului de rotație, a protecțiilor electrice și a evacuării condensului.

Întrebări frecvente

Cum se interpretează capacitatea de 1.010 W?

Este valoarea asociată condiției SC3: cameră −18 °C / evaporare −25 °C. Pentru alt punct de lucru se folosește tabelul producătorului sau un program de selecție, nu o regulă de trei simplă.

Este potrivit pentru orice cameră frigorifică?

Nu. AD 130-58 se validează după sarcina termică, temperaturi, agent, debit și geometria camerei, spațiul de montaj și strategia de dezghețare.

Pentru compararea cu alte configurații, consultă gama de evaporatoare și suflante frigorifice.
