Descriere

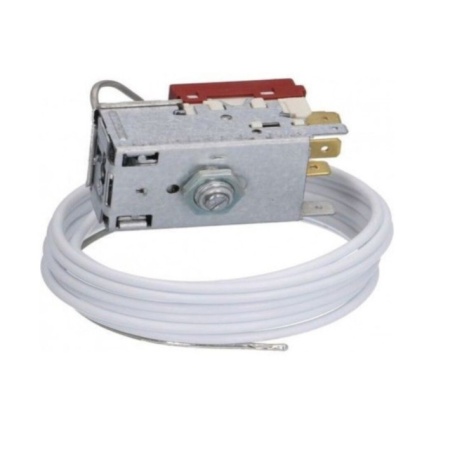

Termostat evaporator K61, capilar 2100mm

Termostatul evaporator K61 este cel mai frecvent intalnit tip de termocuplu. Poate masura in general temperaturi de la -200 pana la 1250°C si pot functiona in atmosfera oxidanta sau inerta. Sunt vulnerabile insa la atacul sulfului si nu ar trebui expuse atmosferei ce contine sulf. Sunt caracterizate de o buna senzitivitate, de aproximativ 41µV/°C.

Este bine de stiut ca tensiunea generata de un termocuplu nu este generata de jonctiunea dintre cele doua materiale, ci de gradientul de temperatura de-a lungul firelor din interiorul termocuplului. Amplitudinea tensiunii obtinute depinde de materialele din care sunt confectionate firele.

Materialele ce alcatuiesc termocuplul de tip K sunt Chromel (un aliaj ce contine 90% nichel si 10% crom) si Alumel (un aliaj ce contine 95% nichel, 2% aluminiu, 2% mangan si 1% silicon).

Termocuplele K incadrate in Clasa 1 de precizie au o toleranta de ±1,5°C in intervalul −40°C - +375°C si de ±0,004×T in intervalul 375°C - 1000°C.
Cele din Clasa 2 permit o toleranta de ±2,5°C in intervalul −40°C - +333°C si de ±0,0075×T in intervalul 333°C - 1200°C.

Identificarea firelor se face de obicei urmarind raspunsul magnetic. Firul negativ (alb) este nemagnetic, in timp ce firul pozitiv (verde) prezinta un raspuns magnetic moderat. La inlocuirea unui termocuplu va trebui asadar sa pastrati polaritatea, in caz contrar temperatura afisata va fi eronata. Pentru identificarea terminalelor puteti folosi o busola. Apropiind de aceasta firul pozitiv (de culoare verde in acest caz) pe directia NNV-SSE sau NNE-SSV, veti sesiza o usoara deplasare a acului magnetic.

Detalii Tehnice Produs: Termostat evaporator K61, capilar 2100mm
